1. 結構簡介

    DT16Y型地鐵鋪軌車是根據GB/T14406-93《通用門式起重機》，GB5905-86《起重試驗規范和程序》及有關標準進行設計制造，主要由鋼結構、走行機構、雙聯電動葫蘆、吊軌扁擔、電纜卷筒、液壓部分、電器部分和制動部分等組成。適用于地鐵鋪軌，吊運澆灌混凝土和軌排等項作業施工。

2. 主要技術性能及參數

2.1 起重量：                                       16 t

2.2 最大起升高度

軌距3800mm時                                 2450 mm

軌距3000mm時                                 2750 mm

2.3 起升速度                                   2.6 m/min

2.4 走行速度                                  5~25 m/min

2.5 最大爬坡能力                                    35‰

2.6 通過最小曲線半徑                             R=300 m

2.7 跨度                            3000mm/3100mm/3200mm

  3800mm/1435mm

2.8 軸距                                         2400 mm

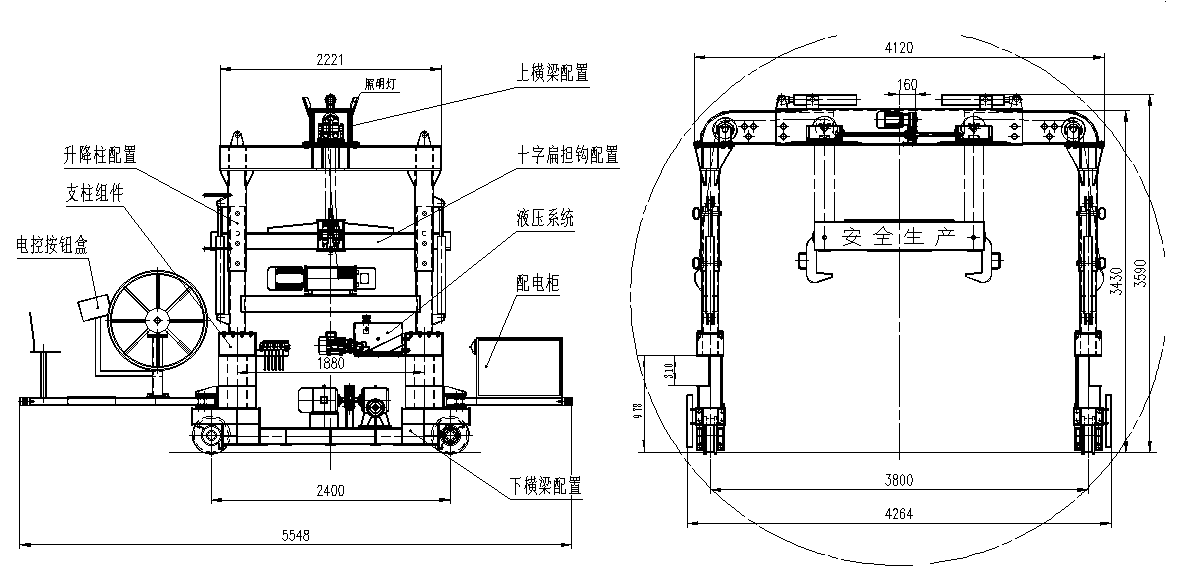

2.9 外型尺寸：                     長×寬×高（工作狀態）

軌距3800mm時                     5548×4264×3590 mm

軌距3000mm時                     5548×3464×3890 mm

2.10 內凈空尺寸：                            最寬3000 mm

 軌距3000mm時                           最高 3380 mm

 軌距3800mm時                           最高 3080 mm

2.11 橫移距離：                            最大 ±180 mm

2.12 總重：                                        約6 t
